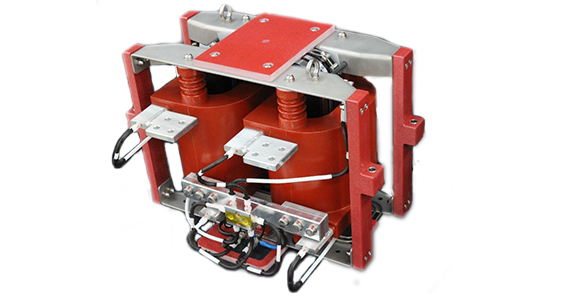

LTT-2阳极饱和电抗器

LTT-2阳极饱和电抗器

阀电抗器是高压直流输电换流阀装置中用于保护晶闸管的关键部件,根据阀饱和电抗器的结构我们把它分为两种:一种是壳式结构,不带阻尼装置;另一种是芯式结构,带有阻尼装置。两种结构的电抗器所起的作用都是一样的,壳式结构的优点是噪声小,芯式结构的优点是温升低。


阀饱和电抗器工作原理

阀饱和电抗器用于高压直流输电装置的换流阀中,其主要作用;一是用于限制阀内晶闸管元件导通时出现的较高的电流上升率(di/dt)以及线路中故障引起的浪涌电流而引发晶闸管元件被烧毁;二是当晶闸管在关断期间用于限制线路中出现的较高的电压上升率(dv/dt),以避免晶闸管元件所承受的浪涌电压而引起的误开通;三是可以提高串联中的晶闸管的均压和开通的一致性。阀饱和电抗器的非线性饱和特性,可以在晶闸管开通瞬间,阀饱和电抗器具有很高的阻抗起到保护晶闸管的作用,而晶闸管内一旦建立起足够的载流子后,阀饱和电抗器迅速进入饱和状态又呈现出很低的阻抗特性,这又有利于降低阀内的阻抗提高换流阀的工作效率。



阀饱和电抗器的产品特点

阀饱和电抗器用于高压直流输电换流器装置中。直流输电换流阀处于供电装置的首端,由于该装置容量大、电压高,因此对换流阀的可靠性提出很高要求。我们在设计研发阶段对电抗器材料的研发、结构设计、电气性能如:脉冲特性、匝间绝缘、承受浪涌电流能力以及温升和局放等都做了精心设计。我们在阀电抗器中采用了高绝缘强度的水冷线圈,高导磁超薄取向冷轧硅钢片,高机械强度和绝缘强度的外壳,加上全密闭灌封树脂结构,使阀电抗器在满足电气性能的条件下有效的降低了噪音,提高了阀电抗器的运行寿命,整个造型美观,结构简洁合理。



LTT-2产品

LTT-2产品是在第一代LTT-1产品基础上研发设计的芯式结构的电抗器,已广泛应用于高压直流输电换流阀中。产品线圈采用了高绝缘强度的环氧树脂浇注而成,铁芯采用高导磁超薄取向冷轧硅钢片,支架采用绝缘等级高、机械性能优的专用绝缘材料。公司研发团队经过不懈努力、反复试验,该产品的性能已经远超国内外同类产品,达到国际先进水平。该电抗器已在多个工程中得到应用,经过多个工程验证,性能可靠,运行稳定。


产品主要技术参数

序号

技术指标

数值

1

适用换流阀系统电压

±800kV

2

适用换流阀系统电流

5000A

3

主电感

0.57×(1±10%)mH

4

电压-时间面积(Dy)

160×(1±10%)mVs

5

直流电阻

≤0.57mΩ
