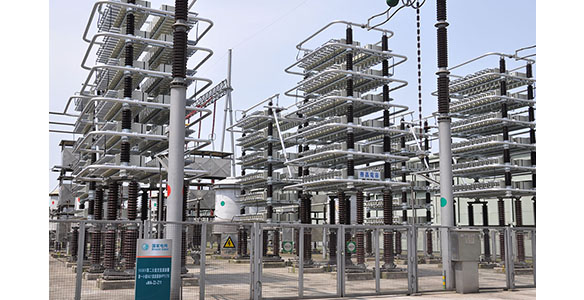

高压直流输电(HVDC)用电容器装置

高压直流输电(HVDC)用电容器装置

高压直流输电
高压直流输电系统的基本工作原理是通过换流装置,将交流电转变为直流电,将直流电传送到受端换流装置,再由该换流装置将直流电转变为交流电送入受端交流系统。
高压直流输电技术主要应用于大容量长距离电力输送工程。


直流输电用电容器组执行标准
GB/T 20993-2012  《高压直流输电系统用直流滤波电容器及中性母线冲击电容器》
GB/T 20994-2007   《高压直流输电系统用并联电容器及交流滤波电容器》
GB/T 16927.1-2011 《高电压试验技术 第1部分:一般定义及试验要求》
GB 50260-2013 《电力设施抗震设计规范》
GB 311.1-2012 《高压输变电设备的绝缘配合》
GB/T 26218.1-2010 《污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分:定义、信息和一般原则》
IEC 60871-1:2005 《Shunt capacitor for a.c. power systems having a rated voltage above 1000V—Part 1:General》
IEC 60871-2:2005 《Shunt capacitor for a.c. power systems having a rated voltage above 1000V—Part 2:Endurance testing》
IEC 60871-3:2005 《Shunt capacitor for a.c. power systems having a rated voltage above 1000V—Part 3:Protection of shunt capacitors and shunt capacitor banks》
IEC 60871-4:2005 《Shunt capacitor for a.c. power systems having a rated voltage above 1000V—Part 4:internal fuses》


电容器组主要结构和参数
电容器组的结构形式取决于电容器台数、装置的绝缘要求、安装尺寸、装置高度等因素。在电容器组的设计中,至少应考虑以下因素:
在运行、安装和维护期间的机械负荷;
外部或内部故障对电容器组的电动力;
风荷;
抗震要求;
由于温度和负载变化引起的膨胀和收缩的影响。


绝缘设计:电容器组架的绝缘结构主要可分为:层间绝缘、对地绝缘和相间绝缘。


电容器组的机械强度:
电容器组的机械强度主要受以下几方面因素的影响:
支柱绝缘子的抗弯、抗压强度;
支柱绝缘子的布置及连接方式;
钢构架的结构、重量,钢材的型号、牌号及质量,紧固件的质量;
塔的整体结构;
地震、风速的强烈程度;
安装、维护时的受力状况;
装置所要求的安全系数。
通过专门仿真软件,可计算验证在上述因素影响下电容器组的机械强度,从而可优选出安全、可靠、经济、合理的设计方案。
